时间继电器
AH2-Y,AH2-N,AH2-Y1,AH2-N1,AH2-Y2,AH2-N2 |
![](pic/AH2-YD.jpg) |
|
产品名称:台湾松菱CKC时间继电器(Timer)
型号:AH2-Y,AH2-N,AH2-Y1,AH2-N1,AH2-Y2,AH2-N2
DC(V) :12,24,48
AC(V) :12,24,48,110,220,240,380,415,440, 50/60 Hz
消耗功率:2VA
使用环境温度:-10℃~+55℃
使用环境湿度:45~85%RH |
产品说明 |
内装CMOS IC故具高信赖度及稳定度
精确度高,往复误差小于±1%以下
两只电源指示灯,指示电源接通及时间到指示
种类多,从0.1sec至24hrs,具有15种以上时间范围
型号 |
AH2-□□ |
尺寸 |
AH2- Y□88H x 58W x 68D, AH2- N□50H x 39W x 83.5D |
时间范围 |
SEC : 1, 3, 6, 10, 30, 60
MIN : 3, 6, 10, 30, 60
H R : 3, 6, 10, 24 |
安装与其底座 |
埋入型 |
US-08 或P3G-08 |
额定电压 |
DC(V) :12,24,48
AC(V) :12,24,48,110,220,240,380,415,440, 50/60 Hz |
指示灯动作 |
ON-UP两只指示灯 |
输出接点 |
型号 |
AH2-Y1,AH2-N1 |
AH2-Y2,AH2-N2 |
AH2-Y,AH2-N |
限时1C |
|
|
|
限时2C |
|
|
|
瞬时1C |
|
|
|
寿命 |
机械 |
5×106 times |
电气 |
105 times |
复归时间 |
0.1sec max |
消耗功率 |
3VA |
使用周围温度 |
-10℃~+55℃ |
使用周围湿度 |
45~85%RH |
重量 |
Approx.220g |

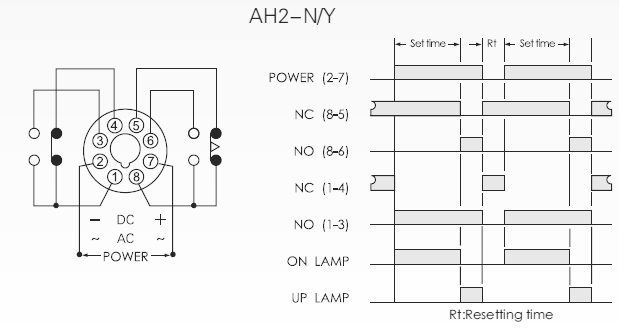

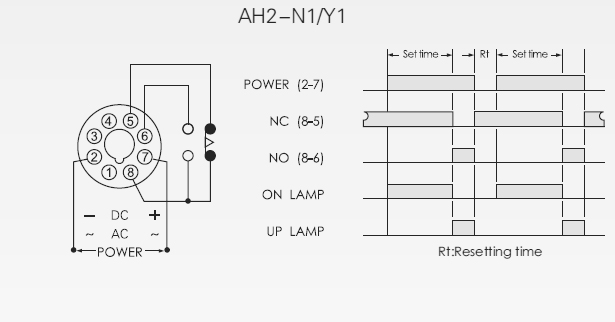

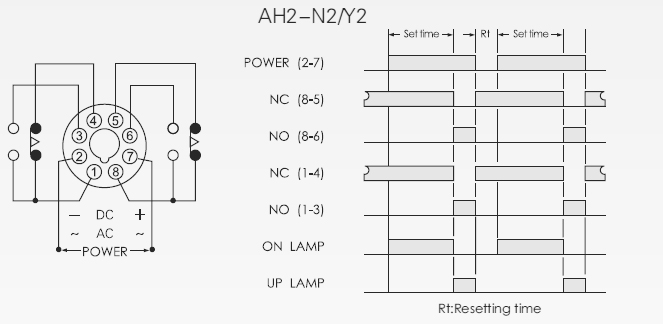

接线图与时序图
![](pic/AH21S.jpg)
![](pic/AH22S.jpg)
![](pic/AH23S.jpg)

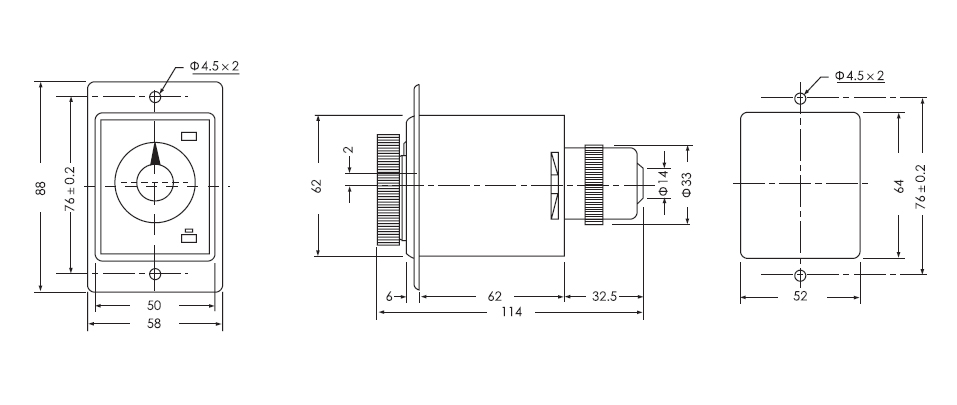

外观尺寸图
AH2-Y
![](pic/AH24S.jpg)
AH2-N
![](pic/AFRB.jpg)
|
|
|
|
|
|
