液位控制器
AFR-1,AFR-1H,AFR-1L,AFR-1D，AFR-12 |
 |
|

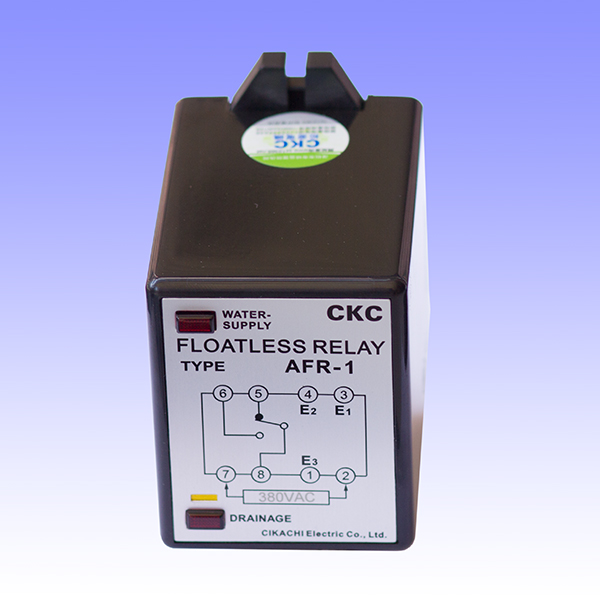

产品名称：台湾松菱CKC液面控制器(Level Switch)
型号：AFR-1,AFR-1H,AFR-1L,AFR-1D,AFR-12,
额定电压：AC(V) ： 110，220，240，380，415，440， 50/60 Hz
额定电压：DC(V) ： 24，36，48，110，
消耗功率：2VA
使用环境温度：-10℃~+55℃
使用环境湿度：45~85%RH |
| 产品说明 |
适用于控制任何导电液体之液面
用于交流电(开发了部分直流型)
具有突波保护装置，可有效的防止突波干拢
电极头使用低交流电压，可增加寿命
有两只指示灯，指示供水及排水状况
型号 |
AFR-1□ |
尺寸 |
50H x 39W x 83.5D |
底座型号 |
8PFA |
用
途
型
式 |
一般用 |
AFR-1 |
高灵敏 |
AFR-1H |
长距离 |
AFR-1L |
低感度 |
AFR-1D |
二线式 |
AFR-1R |
额定电压 |
AC(V) ： 110，220，240，380，415，440， 50/60 Hz |
指示灯动作 |
两只LED灯作状况指示 |
动作电压 |
额定电压值的85～110% |
电极内电压 |
8VAC（except HIGH SENSING 24VAC） |
动作电阻 |
4KΩmin(GENERAL) |
释放电压 |
15KΩmin(GENERAL) |
反应时间 |
动作：80msec以下，释放：160msec以下 |
接点容量1C |
5A,250VAC(resistive load) |
电缆长度 |
1Km max(GENERAL) |
寿命 |
机械 |
5×106 times |
电气 |
105 times |
绝缘电阻 |
100MΩ（DC 500V）min |
耐电压 |
1500VAC,50/60HZ,for 1 minute |
消耗功率 |
3.2VA |
使用周围温度 |
-10℃～+55℃ |
使用周围湿度 |
45～85%RH |
重量 |
Approx.200g |
给水接线图示

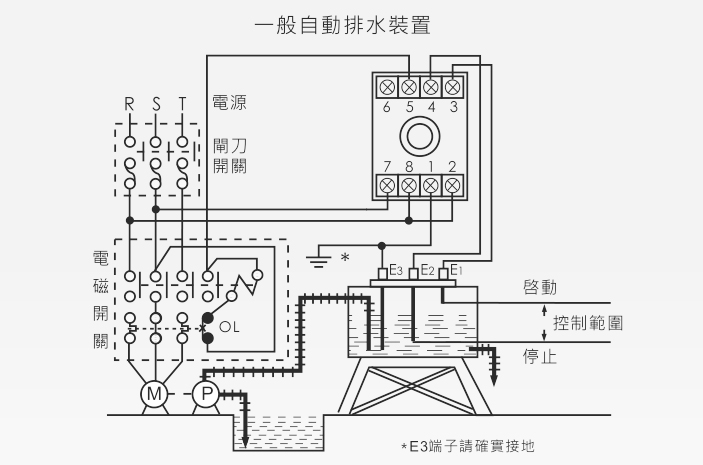

排水接线图示

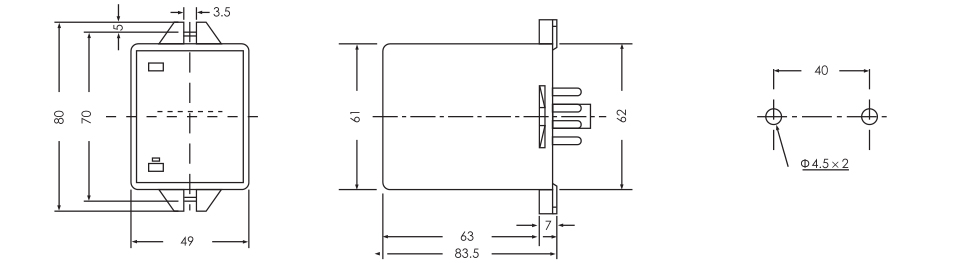

外观尺寸图
|
|
|
|
